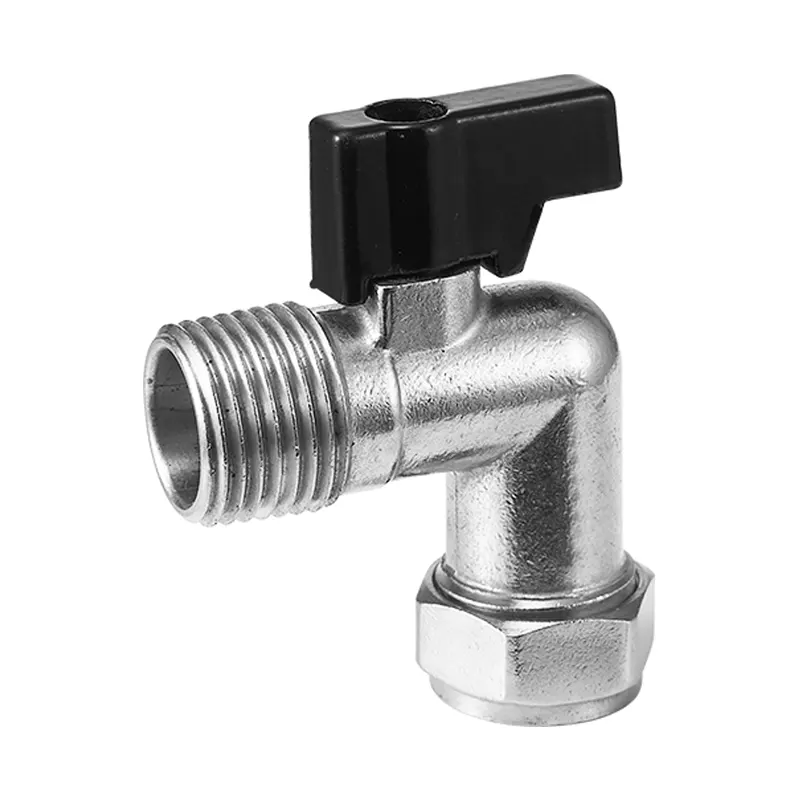

Dlaczego zawór kulowy z mosiądzu wygięty pod kątem 90° z gwintem zewnętrznym jest idealny do kompaktowych układów rurociągów?

Kiedy projektanci zajmują się trasami rurociągów wymagającymi zmiany kierunku o 90 stopni i niezależnej kontroli odcięcia,Zawór kulowy z mosiądzu, z gwintem zewnętrznym, wygięty pod kątem 90°łączy dwie funkcje w jedną całość. Tradycyjne rozwiązania rurociągowe często składają się ze standardowego zaworu kulowego i złączki kolankowej, co tworzy dodatkowe złącza. Każde dodatkowe złącze zwiększa potencjalne punkty wycieków i zwiększa całkowite zajęcie przestrzeni w ograniczonej przestrzeni wewnętrznej szafy lub sprzętu. Zintegrowana wygięta konstrukcja eliminuje potrzebę stosowania dodatkowych części kolankowych i utrzymuje kanał przepływowy o pełnej średnicy, aby zmniejszyć straty ciśnienia podczas przenoszenia płynu.

1. Podstawowa logika konstrukcyjna zaworów rurociągowych typu kątowego

Zawory kulowe kątowe stanowią nową odsłonę konwencjonalnej konstrukcji zaworu przelotowego. Korpus wygięty pod kątem 90 stopni dokonuje zmiany kierunku, a wewnętrzny mechanizm kulowy zapewnia działanie w trybie otwierania i zamykania o ćwierć obrotu. Kanał wewnętrzny o pełnym średnicy utrzymuje średnicę wewnętrzną zgodną z łączącymi rurociągami, unikając skurczu przepływu, który powszechnie występuje w wielu zwykłych kątowych zaworach odcinających. Media mogą przepływać bez widocznego wzrostu oporów przepływu.

Końcówki gwintu zewnętrznego obsługują bezpośrednie połączenie gwintowe w kierunku pasujących portów rurowych. Podczas prac połączeniowych nie jest wymagane spawanie ani skomplikowane narzędzia specjalne. Ta cecha zapewnia wygodę montażu na miejscu i późniejszego demontażu konserwacyjnego. Inżynierowie mogą wymienić lub sprawdzić ten zawór bez niszczenia sąsiadujących segmentów rurociągu.

• Zintegrowane kolanko 90 stopni eliminuje dodatkowe złącza kolankowe i złącza pośrednie
• Konstrukcja kulowa o pełnym średnicy utrzymuje stabilną przepustowość i niski spadek ciśnienia
• Złącza z gwintem zewnętrznym odpowiadają powszechnie przyjętym standardowym specyfikacjom połączeń rurowych
• Ręczna obsługa ćwierćobrotowa zapewnia szybką reakcję otwierania i zamykania

Wiele kompaktowych obudów mechanicznych i układów hydraulicznych do montażu na ścianie zyskuje korzyści z tej koncepcji konstrukcyjnej.Zawór kulowy z mosiądzu, z gwintem zewnętrznym, wygięty pod kątem 90°eliminuje zbędne kombinacje złączek i optymalizuje układ przestrzenny całego rurociągu.

2. Wydajność materiału mosiężnego w elementach kontroli płynów

Mosiądz pozostaje powszechnie zaufanym stopem do produkcji sprzętu do kontroli płynów. Zapewnia zrównoważoną wytrzymałość mechaniczną, właściwości antykorozyjne i doskonałą obrabialność. W przypadku wody, sprężonego powietrza, gazu pod niskim ciśnieniem i zgodnych środowisk pracy z olejem, materiał mosiężny jest odporny na utlenianie i powolną degradację spowodowaną długotrwałym kontaktem z medium. W porównaniu z niektórymi alternatywnymi stopami lekkimi, korpus zaworu z kwalifikowanego mosiądzu utrzymuje stabilność strukturalną w normalnych cyklach ciśnienia roboczego.

Precyzja wykonania bezpośrednio decyduje o ostatecznej wydajności uszczelnienia. Precyzyjna obróbka rdzenia kuli, gniazda zaworu i powierzchni gwintu gwarantuje ścisłe dopasowanie ruchomych części. Słaba dokładność przetwarzania spowoduje ukryte ryzyko wycieku, nawet jeśli surowiec osiągnie standardowe wymagania. Materiały gniazd uszczelek również odgrywają ważną rolę, wspierając powtarzające się cykle otwierania i zamykania bez szybkiego starzenia się lub trwałego odkształcenia.

Typowe porównanie materiałów korpusu zaworu

Wybór materiału powinien odpowiadać rzeczywistemu czynnikowi roboczemu i środowisku otoczenia.Zawór kulowy z mosiądzu, z gwintem zewnętrznym, wygięty pod kątem 90°wykorzystuje mosiądz jako główny materiał korpusu, uwzględniając ogólne scenariusze związane z instalacją wodno-kanalizacyjną i mechaniczną kontrolą płynów, w których ryzyko korozji pozostaje w akceptowalnym zakresie.

3. Scenariusze zastosowań w świecie rzeczywistym

Różne miejsca instalacji stawiają przed kątowymi zaworami kulowymi wyjątkowe wymagania przestrzenne i funkcjonalne. Tam, gdzie rurociągi muszą obrócić się o 90 stopni w pobliżu styków urządzeń, zawór ten może znacznie uprościć ogólne schematy rurociągów.

Instalacje wodno-kanalizacyjne w budynkach mieszkalnych i komercyjnych

Rurociągi ukryte w ścianach, obwody wodociągowe umieszczone pod szafkami często napotykają na wąską przestrzeń instalacyjną. Tradycyjny zespół zaworu i kolanka zajmuje zbyt dużo miejsca. Zintegrowany wygięty zawór łączy bezpośrednio rurę wylotową ze ścianą z urządzeniami końcowymi, zmniejszając liczbę złączy. Dotyczy odcięć odgałęzień urządzeń sanitarnych i odgałęzień wodociągowych wewnątrz toalet komercyjnych.

Obwody płynu pomocniczego urządzeń mechanicznych

Sprężarki powietrza, mały sprzęt przetwarzający i systemy chłodzenia często wymagają lokalnego odcięcia w pozycjach obrotu o 90 stopni. Interfejsy z gwintem zewnętrznym łączą się bezpośrednio z portami gwintu urządzenia. Operatorzy mogą szybko odciąć przepływ medium w celu debugowania sprzętu lub rutynowej konserwacji bez zamykania głównych rurociągów systemu.

Lekki przemysłowy transfer płynów

Warsztatowe rurociągi sprężonego powietrza i niskociśnieniowe sieci dystrybucji płynów wymagają niezawodnych lokalnych punktów odcięcia. Kompaktowe wymiary ułatwiają rozmieszczenie wielu jednostek zaworowych w ograniczonej przestrzeni szafy na sprzęt. Konstrukcja o pełnym prześwicie pozwala uniknąć ograniczeń przepływu, co jest ważne dla utrzymania wydajności pracy systemu.

Dla powyższych warunków montażu,Zawór kulowy z mosiądzu, z gwintem zewnętrznym, wygięty pod kątem 90°oferuje zintegrowane rozwiązanie spełniające wymagania zarówno dotyczące zmiany kierunku, jak i odcięcia.

4. Praktyczne wskazówki dotyczące instalacji i montażu

Nawet dobrze wykonane zawory mogą powodować nieszczelności lub przedwczesne uszkodzenia spowodowane nieprawidłowym montażem. Podczas prac montażowych w terenie należy przestrzegać kilku podstawowych zasad.

Przed formalną instalacją należy przeprowadzić kontrolę wizualną. Sprawdź powierzchnię korpusu zaworu, przekrój gwintu i ruch uchwytu. Upewnij się, że rdzeń kuli obraca się płynnie w pełnym zakresie otwarcia i zamknięcia. Wszelkie pozostałości metalowych wiórów lub brudu wewnątrz wnęki zaworu należy usunąć, aby zapobiec uszkodzeniu powierzchni uszczelniających przez zarysowanie po oddaniu do użytku.

W przypadku połączeń z gwintem zewnętrznym odpowiedni materiał uszczelniający gwinty wymaga odpowiedniego zastosowania. Unikaj nadmiernego nawijania taśmy uszczelniającej, w przeciwnym razie zanieczyszczenia mogą przedostać się do wewnętrznej komory zaworu i uszkodzić gniazda uszczelniające. Podczas dokręcania gwintów należy przykładać siłę do sześciokątnego położenia korpusu zaworu, nigdy nie obracać całego zaworu, chwytając za uchwyt. Nadmierny moment obrotowy spowoduje pęknięcie mosiężnego korpusu lub uszkodzenie struktury gwintu wewnętrznego.

Zarezerwuj dostępną przestrzeń na ruch uchwytu po instalacji. Upewnij się, że uchwyt nie koliduje ze ścianą, szafką lub sąsiednimi rurami podczas obracania o 90 stopni. Jeśli położenie uchwytu koliduje z otaczającymi elementami, sprawdź, czy regulowana konstrukcja uchwytu może dostosować się do lokalnych warunków układu.

Należy to zauważyćNingbo Ming Da Hai Chen Metal Products Co., Ltd.zawiera praktyczne wskazówki dotyczące montażu i techniczne dokumenty referencyjne dla partnerów wdrażających zawory z gwintem mosiężnym w różnych środowiskach projektowych.

5. Testowanie wydajności i kwestie związane z usługą długoterminową

Po zakończeniu instalacji niezbędnym etapem walidacji jest kontrola ciśnienia i szczelności. Stopniowo zwiększaj ciśnienie w układzie zamiast natychmiastowego stosowania pełnego ciśnienia. Obserwuj położenie połączeń gwintowych i obszar trzpienia zaworu pod kątem wycieków lub tworzenia się pęcherzyków. Wykonaj kilka pełnych cykli otwarcia i zamknięcia, aby sprawdzić, czy zawór może osiągnąć całkowity efekt odcięcia pod ciśnieniem roboczym.

Podczas długotrwałej eksploatacji regularne kontrole wizualne pomagają wykryć wczesne oznaki nieprawidłowości. Zwróć uwagę, czy wewnątrz rurociągów przepływają twarde ciała obce. Zanieczyszczenia ziarniste mogą porysować rdzeń kuli i powierzchnie uszczelniające gniazda zaworu i stopniowo powodować wewnętrzne wycieki. Jeśli medium zawiera cząstki stałe, można dodać odpowiednie urządzenia filtrujące.

Temperatura i ciśnienie robocze powinny mieścić się w zakresie zdefiniowanym przez produkt. Przekroczenie znamionowych warunków pracy skróci żywotność i spowoduje ukryte ryzyko bezpieczeństwa. Gdy system ulega długotrwałemu wyłączeniu, należy okresowo wykonywać cykle otwierania i zamykania zaworu, aby zachować elastyczność ruchomych części.

Zintegrowany wygięty zawór kulowy rozwiązuje rzeczywiste problemy związane z układem rurociągów w niezliczonych projektach inżynieryjnych. Staranny dobór produktów, znormalizowana instalacja i rutynowa kontrola stanu współdziałają, aby utrzymać stabilną wydajność kontroli płynów w długoterminowych systemach rurociągów.
